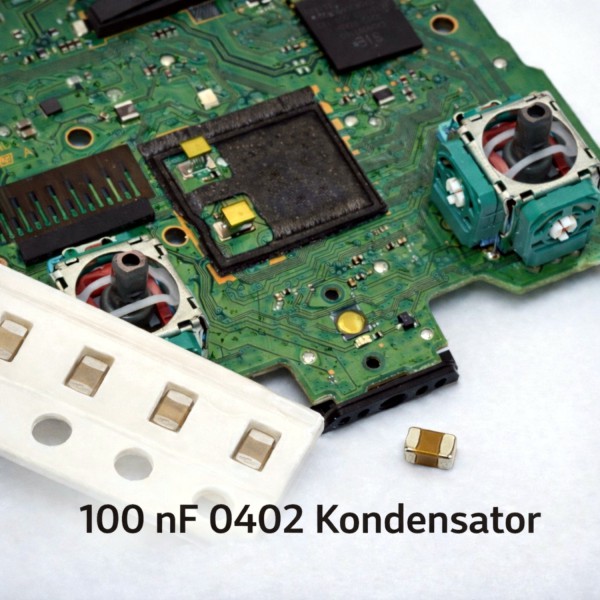

100nF 0402 SMD Kondensator MLCC 16V X7R – Controller Stick Drift Reparatur / Entkopplung
(Art.Nr.: 202603)
100nF SMD Mehrschicht-Keramikkondensator (MLCC) – Entkopplung, Filterung und Reparaturanwendungen
Dieser 100 nF Mehrschicht-Keramikkondensator (MLCC) ist ein vielseitig eingesetztes Standardbauteil in modernen Elektronikschaltungen. Er wird zur Entkopplung von Versorgungsspannungen, als Bypass-Kondensator sowie zur Signalfilterung in analogen und digitalen Schaltungen verwendet.
Durch seine kompakten Abmessungen eignet sich der Kondensator besonders für hochdichte Leiterplatten, Mikrocontroller-Schaltungen, Sensorik, Interface-Elektronik und allgemeine SMD-Reparaturen.
> Details zur Stick-Drift Reparatur und Controller-Kompatibilität anzeigen
In Game-Controllern werden Kondensatoren dieser Baugröße häufig als Filterbauteile im Analogstick-Signalpfad eingesetzt. Beim Austausch von Stick-Modulen können diese sehr kleinen Bauteile versehentlich mit ausgelötet, beschädigt oder verloren gehen. Fehlende Filterkondensatoren können Drift, Signalrauschen, instabile Zentrierung oder Probleme bei der Kalibrierung verursachen.
Frühere Controller-Revisionen (z. B. DualSense BDM-010 / BDM-020) verwenden häufig 0402, während neuere Revisionen (z. B. BDM-030, BDM-040 und folgende) teilweise auf kleinere Baugrößen wie 0201 umgestellt wurden. Der elektrische Wert bleibt dabei häufig identisch – die Baugröße entscheidet über die Passform.
Technische Daten
- Kapazität: 100 nF (0,1 µF)
- Baugröße: auswählbar – 0402 oder 0201
- Abmessungen:
- 0402: ca. 1,0 × 0,5 mm
- 0201: ca. 0,6 × 0,3 mm
- Bauart: Mehrschicht-Keramikkondensator (MLCC)
- Dielektrikum: X7R
- Nennspannung: 16 V
- Toleranz: ±10 %
- Temperaturbereich: −55 °C bis +125 °C
- Verpackung: Tape / Schnittband
Typische Anwendungen
- Entkopplung von Versorgungsspannungen
- Bypass- und Filterkondensator
- Signalglättung in Mikrocontroller-Schaltungen
- Controller- und Elektronikreparaturen
- Ersatz verlorener SMD-Bauteile
Baugröße und Kompatibilität prüfen:
Stick-Filterkondensatoren verwenden häufig Standardwerte wie 100 nF, jedoch unterscheiden sich je nach Controller-Revision die Baugrößen (z. B. 0402 oder 0201). Frühere BDM-Platinen nutzen häufig 0402, neuere Revisionen teilweise 0201. Die Baugröße entscheidet, ob das Bauteil mechanisch auf die Pads passt. Vor dem Kauf sollten Baugröße, Einbauposition und umliegende Bauteile geprüft werden.
Stick-Filterkondensatoren verwenden häufig Standardwerte wie 100 nF, jedoch unterscheiden sich je nach Controller-Revision die Baugrößen (z. B. 0402 oder 0201). Frühere BDM-Platinen nutzen häufig 0402, neuere Revisionen teilweise 0201. Die Baugröße entscheidet, ob das Bauteil mechanisch auf die Pads passt. Vor dem Kauf sollten Baugröße, Einbauposition und umliegende Bauteile geprüft werden.
